Базы данных. Учебное пособие



LINE-#


PROD-ID

QTY

TOTAL-PRICE

1012

1012

1012

1015

1015

1020

1020



01

02

03

01

02

01

02

1035

2241

2518

1035

2518

2241

2518

100

200

300

150

200

10

150

2200.00

6650.00

6360.00

3300.00

4240.00

3325.00

3180.00

Рис. 1.7. Файлы IPD, имеющие иерархическую структуру

На рис. 1.8 показано, как выглядит иерархия отношений между клиен­тами, счетами и строками счетов. Клиенту «подчинены» счета, которым, в свою очередь, «подчинены» строки. В иерархической базе данных эти три файла будут связаны между собой физическими указателями, или полями данных, добавленными к отдельным записям. Указатель - это физический адрес, означающий, где запись находится на диске. Каждая запись о клиенте будет содержать указатель первой записи счета этого клиента. В свою очередь, записи счетов будут содержать указатели на другие записи счетов и на записи строк счетов. Таким образом, система легко сможет извлечь все записи счетов и строк счетов, относящихся к данному клиенту.

Указатель -

физический адрес, обозначающий место хранения записи на диске.

Предположим, что мы хотим добавить в нашу иерархическую базу дан­ных информацию о клиентах. Например, если наши клиенты - торговые компании, нам может понадобиться список магазинов каждой компании. В этом случае мы расширим диаграмму, приведенную на рис. 1.8, придав ей вид, представленный на рис. 1.9. Файл CUSTOMER по-прежнему находится над файлом INVOICE, который находится над файлом INVOICE LINE. Но в то же время с файлом CUSTOMER связан файл STORE (МАГАЗИН), а с ним — файл CONTACT (ПРЕДСТАВИТЕЛЬ). Под представителем мы подразумеваем закупщика, которому продаем товары для конкретного магазина. Из этой диаграммы мы видим, что клиент является вершиной иерархии, из ко­торой мы можем извлечь немало информации.

Рис. 1.8. Иерархическая модель отношений между файлами CUSTOMER, INVOICE и INVOICE LINE


На этих диаграммах показаны те разновидности связей между файлами, которые могут быть легко реализованы в иерархической модели. Однако бы­стро стало ясно, что у такой модели есть некоторые существенные ограниче­ния, поскольку не все отношения можно представить в виде иерархии. На­пример, вернемся к нашему примеру и сделаем следующий шаг. Очевидно, что нас могут интересовать связи не только между клиентами и счетами, но и между торговыми агентами и счетами. То есть мы хотим иметь список всех счетов на продажи, произведенные определенным торговым агентом, чтобы подсчитать сумму причитающихся ему комиссионных. Новые связи представлены на рис. 1.10.

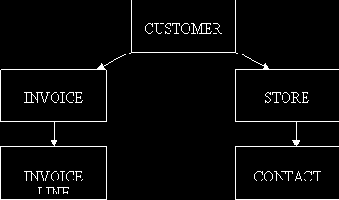

Рис. 1.9. Иерархическая модель отношений между файлами CUSTOMER, INVOICE и STORE

Однако эта диаграмма не является иерархической. В иерархии у каж­дого потомка может быть только один предок. На          рис. 1.9 INVOICE - по­томок, CUSTOMER - его предок. Однако на рис. 1.10 у INVOICE имеется два предка - SALES-REPRESENTATIVE и CUSTOMER. Такого рода диа­граммы называются сетевыми. В связи с очевидной необходимостью обраба­тывать такие отношения в конце шестидесятых появились сетевые системы управления базами данных. Как и в иерархических, в сетевых системах баз данных для связывания файлов использовались физические указатели.

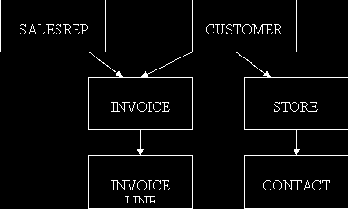

Рис. 1.10. Сетевая модель отношений между файлами SALESREP, CUSTOMER и INVOICE



                 Потомок - подчиненная запись в иерархии.

    Предок - подчиняющая запись в иерархии.

    Сеть - отношения между данными, когда каждая подчинена записям более, чем из одного файла.

Основная иерархическая СУБД - система IMS фирмы IBM, созданная в середине шестидесятых годов.В конце шестидесятых - начале семидесятых были созданы и завоевали рынок несколько сетевых СУБД; стандартом для такой модели, в конце концов, стал CODASYL. В последующих главах мы обсудим обе эти модели данных, требуемые для них определения данных и возможности управления данными.
